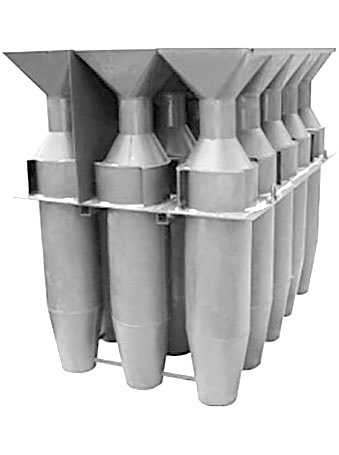

БЦ-512
Описание
Назначение циклонов батарейных БЦ-512:
- Очистка от золы газо-воздушных выбросов котельных, производительностью 60-420 кг/час, работающих на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция.
- Улавливание слипающейся золы, забивающей батарейные циклоны других типов.
- Улавливание золы торфа.
- Использование в двухступенчатой золоулавливающей установке после котлов, работающих на многозольном твёрдом топливе.
Циклоны БЦ-512 применяются на теплоэлектростанциях. Также могут использоваться как общепромышленные пылеуловители для улавливания пыли различного происхождения.

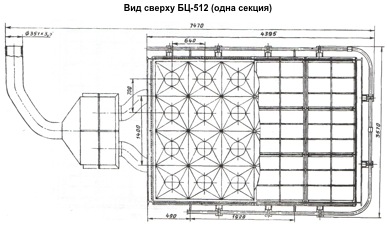

Основным блоком батарейного циклона БЦ-512, отделяющим пыль и золу из газа, является секция циклонных элементов СЭЦ-24.Батарейные циклоны БЦ-512 могут иметь 1, 2, 3, 4, 6 таких секций. Каждая секция состоит из 24 циклонных элементов (четыре ряда по шесть элементов каждый).
|
Показатель |
Значение |
|---|---|
|
Расход дымовых газов на одну секцию |
62000-80000 м3/час |
|
Рекомендуемая скорость газа |
|
|
в цилиндрической части корпуса циклонного элемента |
3,5-4,5 м/сек |
|
во входном патрубке циклонного элемента |
7,3-9,3 м/сек |
|
Максимальное давление (разряжение) |
15 кПа |
|
Максимальная температура очищаемого газа |
400°C |
|
Максимальная концентрация пыли в очищаемом газе |
20 г/м3 |
Максимальная эффективность очистки дымовых газов от золы — 94%.
Условное обозначение
БЦ — батарейный циклон; 512 — внутренний диаметр цилиндрической части циклонного элемента (мм).
